Монтаж наружных сетей канализации: практическое руководство от проекта до сдачи

Введение: почему хороший монтаж важнее, чем кажется

Первый день после сдачи объекта часто выдаёт неожиданные сюрпризы. Небольшая просадка земли, трещина в лотке, засор в месте соединения — и жильцы звонят с претензией. Наружная канализация работает тихо и незаметно, пока всё сделано грамотно. Но стоит сэкономить на проекте или допустить ошибки при монтаже, и проблемы всплывут в самый неподходящий момент. Здесь я подробно и честно расскажу, как проходит монтаж наружных сетей канализации — от схемы на бумаге до первого испытания. Будет о выборе материалов и о том, где нельзя экономить, о порядке земляных работ, о методах укладки и испытаниях. Статья рассчитана как на тех, кто принимает решения на объекте, так и на мастеров, которым хочется системного понимания процесса. Читая дальше, вы получите пошаговую картину и практические советы, которые можно взять на стройплощадку.

Планирование и проектирование: начало, от которого зависит всё

Хороший проект — половина успеха. На этапе проектирования определяется трасса, гидравлические расчёты, места камер и вводов, требуемые диаметры и материалы. Если проект поверхностный или выполнен «по памяти», вероятность ошибок при монтаже резко повышается. Лучше потратить время на корректную привязку трассы к рельефу и коммуникациям, чем потом переделывать. При разработке проекта учитывают рельеф, уровень грунтовых вод, возможности механизации, трафик по поверхности (будет ли дорога над трассой) и требования местного регламента. На чертеже помечают места поворотов, контрольные колодцы, перепады глубин и точки подключения к канализации города или локальной очистной установке. Это позволяет заранее спланировать стройплощадку и подобрать технику.

Гидравлические расчёты и выбор сечения

Гидравлические расчёты определяют диаметр труб и уклон. Для бытовой канализации обычно ориентируются на нормативные расходы стоков и предполагаемую загрузку. Слишком маленький диаметр увеличит риск засоров, слишком большой — поднимет стоимость и усложнит монтаж. Практика показывает: разумный запас по диаметру полезен, но ради пары кубов в сутки не стоит брать на много большие трубы. При расчётах учитывают также режим заполнения труб — рабочая загрузка не должна приближаться к полному сечению. Это сохранит самотёк и уменьшит вероятность отложений. Также принимаются в расчет пиковые сбросы, например после дождя, если система комбинированная.

Трассировка: как проложить линию, чтобы не мучиться

Правильная трассировка — это не только экономия на земле и материалах, но и удобство обслуживания. Трассу стараются вести максимально прямолинейно, избегая лишних поворотов. Повороты и изгибы увеличивают риск засоров и усложняют прочистку. Если поворот неизбежен, используют крупный радиус или устанавливают смотровой колодец. Важно заранее согласовать точное положение с инженерными службами: под трассой не должны проходить существующие коммуникации, которых могли не замечать при старой документации. Хорошая практика — сделать разведочное бурение или вскрытие в местах пересечений для уточнения глубин и материалов.

Выбор материалов: трубы, колодцы, фитинги — что подойдёт именно вам

Материал труб определяет долговечность, простоту монтажа и стоимость системы. На рынке доступны пластиковые трубы (ПВХ, ПНД), чугун, бетонные кольца и железобетонные изделия. Для наружной самотечной канализации чаще выбирают ПВХ и ПНД из-за лёгкости, гладкой внутренней поверхности и устойчивости к коррозии. Для напорных участков используют ПЭ или чугун, если требуется высокая прочность. К недостаткам бетона относятся сложность обработки и большая масса, что осложняет монтаж и требует подъёмной техники. Чугун хорош при больших нагрузках и агрессивной среде, но дороже и тяжелее. Пластик выигрывает в простоте монтажа и цене, однако требует внимания к температурным деформациям и правильным уплотнениям в местах соединений.

Таблица: сравнение распространённых материалов

Инструменты и техника: что нужно иметь на площадке

Для монтажа наружной канализации необходимы как ручные инструменты, так и машины. Копка траншей, укладка труб и устройство колодцев обычно выполняются экскаватором, подручная техника облегчает труд монтажников, а для уплотнения грунта требуется виброплита. Наличие измерительных приборов — нивелира, рулетки, лазерного дальномера — критично для установки правильного уклона. Запас комплектующих и расходников важнее, чем кажется. Уплотнения, муфты, герметики, хомуты — всё это должно быть на площадке при начале укладки. Задержки с доставкой мелочей могут остановить весь процесс на день или два.

Таблица: базовый набор инструментов и техники

Траншеи и подушка: фундамент системы

Траншея — это не просто вырытая канавка. Её размеры, форма и качество основания напрямую влияют на долговечность всей сети. Ширина должна быть достаточной для работы людей и оборудования, но не чрезмерной, чтобы не увеличивать расход грунта и снизить риск осадки. Глубина определяется проектом: учтите минимальные накладки для обеспечения требуемого уклона и требования к замерзанию грунта. Подушка под трубы выполняется из песка или щебня в зависимости от типа трубы и требований проекта. Она обеспечивает равномерную опору и гасит локальные нагрузки. Неровности и острые камни недопустимы — они приведут к точечным нагрузкам на стенки трубы и возможным повреждениям.

Пошаговая инструкция: подготовка траншеи

• Разметка трассы и ограждение рабочего места.
• Снятие растительного слоя и временное хранение плодородного грунта отдельно.
• Копка траншеи с проверкой глубины и уклона на контрольных участках.
• Выравнивание дна и устройство подушки: песок слоем 10–20 см или щебень с песочной подсыпкой.
• Контроль ровности и плотности подушки при помощи уровня и уплотнителя.

Каждый пункт требует контроля: лучше потратить несколько минут на выверку, чем переделывать участок после укладки труб.

Укладка труб и соединения: точность и аккуратность

Укладка труб начинается с самой низкой точки и идёт вверх по уровню. При самостоятельной укладке особенно важен контроль уклона на каждом отрезке. Соединения делают быстро, но аккуратно: раструбные соединения ПВХ требуют смазки и проверки положения уплотнителя. Для сварных соединений ПЭ необходима квалификация сварщика и чистота на рабочем месте. Не забывайте про температурные расширения. Для длинных прямых участков предусматривают деформационные компенсаторы или зазор в опорах, чтобы пластик не «выдавливался» из муфт при нагреве. Жёсткая фиксация без учёта тепловых удлинений — частая причина поломок.

Методы герметизации и испытания на герметичность

В местах соединений используют резиновые манжеты, герметики или сварку. Резиновые манжеты удобны и позволяют получать герметичное соединение без спецоборудования, но качество установки уплотнения важно. Для напорных участков предпочтительна сварка или использование металлических фланцев. После монтажа каждого участка проводят испытание на герметичность. Самые распространённые методы — гидростатическая (наполнение водой и выдержка под давлением) и испытание сжатым воздухом (низкое давление). Обоим методам нужно уделять внимание, соблюдая безопасные процедуры и фиксируя результаты в журнале.

Уклон и гидравлика: как правильно считать поток

Уклон трубы влияет на скорость потока, самоочищаемость и риски отложений. Слишком большой уклон приводит к слишком высокой скорости и возможной эрозии, слишком маленький — к застоям. Для бытовой канализации существуют типичные рекомендации по минимальным уклонам в зависимости от диаметра трубы. Ориентировочные рекомендуемые минимальные уклоны:

Это ориентиры, которые часто применяют на практике. Точные значения должны быть подтверждены гидравлическими расчётами и проектом. Не забывайте, что при больших протяжённостях уклон может меняться из-за рельефа, и контрольные точки необходимо выверять нивелиром.

Колодцы и смотровые камеры: когда и как их ставить

Колодцы — связующая часть трассы. Они обеспечивают доступ для инспекции, прочистки и перехода на другое направление. Размер, тип и конструкция колодца зависят от глубины, диаметров труб и частоты обслуживания. В бытовой сети часто используют пластиковые или бетонные шахты; выбор зависит от бюджета и ожидаемых нагрузок сверху. Колодцы устанавливают на поворотах, разветвлениях, в местах смены уклона или диаметра трубы. Расстояние между камерами определяется удобством обслуживания и нормативами: слишком редкие камеры усложняют прочистку, слишком частые — увеличивают стоимость. Типичное расстояние для малых диаметров — 30–80 м, с увеличением диаметра расстояние может возрастать до 100–150 м.

Конструкция и устройство колодца

Колодцы монтируют на устойчивой подставке из бетонной подготовки или щебёночной подушки. Стенки должны быть герметичны, чтобы обеспечить работу при повышенных уровнях грунтовых вод. Вверху устанавливают ревизионные крышки и люки, выдерживающие предусмотренные нагрузки, особенно если колодец находится под проезжей частью. При наличии агрессивной среды или высоких нагрузок используют дополнительные меры защиты: антикоррозионные покрытия для металлических частей, пластификаторы для бетона, железобетонные ребра для увеличения прочности. Доступность люка играет роль: он должен быть расположен так, чтобы к нему можно было подъехать для обслуживания.

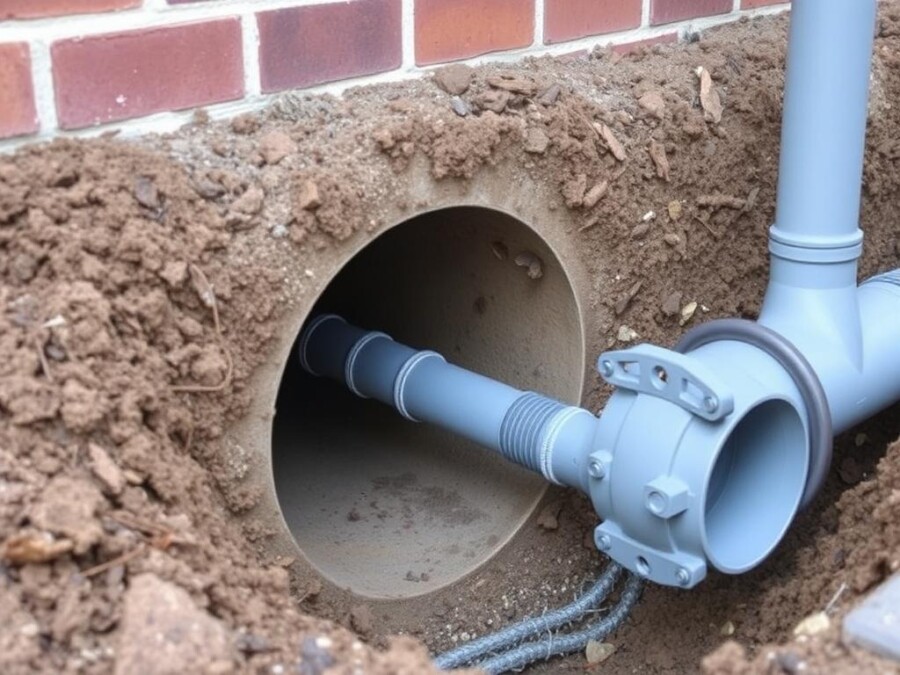

Подключение к зданию: вводы и уплотнение

Место ввода труб в здание — узкое горлышко ответственности. Важно согласовать ввод с архитектурой здания и сделать его герметичным против грунтовых вод. Неправильно выполненный ввод приводит к подтоплению подвала и к повреждениям фундамента. При подключении используют манжеты с уплотнением, специальные проходные изделия и компенсаторы. Соблюдают уклоны и минимальные расстояния от фундамента. Вводы должны быть защищены от механических воздействий и легко доступны для ремонта.

Обратная засыпка и уплотнение: как не убить трубу своей же землёй

После укладки труб важно правильно выполнить обратную засыпку. Первые 20–30 см вокруг трубы обычно заполняют песком, тщательно уплотняя слоями. Это защищает стенки труб от точечных нагрузок и обеспечивает равномерную опору. Дальше можно использовать вынутый грунт, если в нём нет крупных камней или корней. Уплотнение ведут по слоям, контролируя плотность. Для участков под проездами применяют уплотняющие машины и щебёночные подушки. Прямое засыпание крупными камнями или неплотным грунтом приведёт к просадкам и деформации трубы. Запомните: экономия на обратной засыпке — экономия не на деньгах, а на сроке эксплуатации.

Тестирование и приёмочные испытания: проверяем систему перед сдачей

Испытания — это момент истины. Обычно проводят два вида тестов: испытание на герметичность (гидростатическое) и функциональное пробное заполнение. Гидростатический тест заключается в заполнении участка водой и контроле по падению уровня в установленные сроки. Для напорных систем используют другие методики, включая давление и контроль утечек. Кроме герметичности, проверяют уклоны, правильность устройства колодцев, устойчивость люков и вентиляцию системы. Результаты испытаний фиксируются в актах и журналах. При обнаружении дефектов участок ремонтируют и повторно тестируют.

Порядок испытаний: шаги

1. Очистить систему от мусора и установить заглушки.
2. Произвести наполнение водой до контрольной отметки.
3. Выдержать установленное время и зафиксировать падение уровня.
4. Проверить визуально все соединения и колодцы на подтёки.
5. При необходимости провести локальный ремонт и повторное тестирование.

Без документации о пробных испытаниях сдавать систему нельзя — это основа гарантийных обязательств.

Защита от промерзания и нагрузок: враги наружной канализации

Промерзание грунта может нарушить работу канализации, заморозив стоки или вызвав деформацию труб. В районах с холодным климатом применяют заглубление ниже глубины промерзания, теплоизоляцию или обогрев участков. Целесообразно рассчитать глубину заложения с запасом и учитывать возможность изменения климата и микрорельефа. Нагрузки сверху — другой фактор. Если трасса проходит под проезжей частью, под тротуаром или под стоянкой, конструкция должна выдерживать проезжающие нагрузки. Для этого используют более прочные трубы, бетонные лотки и усиленные колодцы.

Экология и нормативы: не забываем про законодательство

Монтаж наружных сетей связан с экологией и санитарными требованиями. Нельзя допускать утечек в грунт, сброс сточных вод в водоёмы без очистки или нарушение санитарной зоны источников воды. Проект и монтаж должны соответствовать местным нормам, СНиП и правилам водного законодательства. При планировании учтите требования по санитарным отступам, защите источников питьевой воды и утилизации вынутого грунта. Неправильное обращение с грунтом и сточными водами может привести к штрафам и долгой реконструкции.

Организация работ и безопасность на объекте

Организация рабочего места влияет на скорость и безопасность. Траншеи должны быть ограждены и иметь безопасные подходы. Рабочие используют каски, средства защиты глаз и слуха, перчатки. При работе с тяжёлыми элементами следят за грузоподъёмностью техники и применяют строповку по правилам. Особое внимание — коммуникациям, которые могут пересекаться с трассой. Перед копкой проводят опознавание и согласование, вызывают организации, отвечающие за газ, электричество, связь. Нарушение может стоить жизни или большого ущерба.

Техническое обслуживание и эксплуатация: как сохранить систему в порядке

После сдачи системы начинается реальная эксплуатация. Регулярная инспекция колодцев, профилактическая прочистка и мониторинг уровня грунтовых вод помогают избежать аварий. Сезонные проверки важны в зимний период и после сильных дождей. Плановое обслуживание продлевает срок службы и снижает расходы на ремонты. Для больших систем целесообразна разработка графика обслуживания с указанием интервалов прочистки по участкам. Для жилых комплексов можно предусмотреть договор с обслуживающей организацией, чтобы реакции на засор были быстрыми.

Типичные неполадки и способы их устранения

• Засор в повороте — механическая прочистка тросом или гидродинамика.
• Промерзание участка — локальный прогрев или прокладка обогревающего кабеля.
• Протечка в соединении — демонтаж участка, замена манжеты или сварка.
• Просадка траншеи — вскрытие, восстановление подушки и повторное уплотнение.

Понимание причин позволяет быстрее и дешевле устранить проблему. Часто причина кроется не в трубе как таковой, а в ошибках подготовки основания или неправильной обратной засыпке.

Стоимость и факторы, влияющие на цену

Стоимость монтажа варьируется в зависимости от глубины траншеи, типа грунта, выбранных материалов, удалённости объекта и объёма работ. Трубы из ПВХ обойдутся дешевле, чем бетонные, но если трасса под дорогой, выбор в пользу прочного материала может быть экономичнее в долгосрочной перспективе. Также цена зависит от необходимости дополнительных работ: укрепление берегов, прокладка в обводнённых грунтах, устройство огнестойких проходов, временные планы по переустройству существующих коммуникаций. В смету обязательно включают непредвиденные работы с запасом 10–15% — это реальная практика.

Типичный график работ: от старта до сдачи

Рабочий график зависит от масштаба проекта, но типично включает следующие этапы:

• Подготовительные работы и геодезия — 1–3 дня для небольшого участка.
• Копка траншей и устройство подушки — 2–7 дней в зависимости от длины и грунта.
• Укладка труб и колодцев — 3–10 дней, зависит от количества соединений и глубины.
• Обратная засыпка и уплотнение — 2–5 дней.
• Испытания и приёмка — 1–3 дня.

Это ориентиры. В сложных условиях сроки могут удлиняться из-за погодных условий, согласований и неожиданностей при пересечении коммуникаций.

Контроль качества и приемка работ

Контроль качества включает проверку геометрии трассы, размеров и фиксации колодцев, плотности подушки и качества соединений. Все измерения и акты испытаний заносятся в документацию. Приёмка проводится комиссией, куда входят представитель заказчика, подрядчика и, если требуется, инспектор от надзорного органа. Без фиксированных результатов испытаний и подписанных актов система не считается завершённой. Документы служат основой гарантийных обязательств и нужны для дальнейшего обслуживания.

Чек-лист перед сдачей объекта

• Сопряжение всех чертежей с фактическим положением сети на местности.
• Заполненные акты гидроиспытаний и/или испытаний воздухом.
• Документы о качестве материалов и сертификаты.
• Фотографии ключевых узлов и колодцев.
• Схема расположения люков и инструктаж обслуживающего персонала.

Наличие полного пакета документов упрощает приёмку заказчиком и гарантирует соблюдение всех норм.

Заключение

Монтаж наружных сетей канализации — это не просто укладка труб. Это комплекс работ, где каждая деталь влияет на срок службы всей системы. Правильная трасса, адекватный выбор материалов, качественная подушка, аккуратные соединения и полноценные испытания — ключ к безаварийной работе на десятилетия. Подходите к задаче с планом, контролируйте каждый этап и не экономьте на ключевых вещах: подушка, герметичность, колодцы и испытания. Тогда система будет работать тихо и надёжно, а у вас останется спокойствие и уверенность в результате.
